Lisa kaugtulede ühendamine?

[Peps7]

Kas on siin tarku, kes oskasid valmis joonistada sellise ühendamise skeemi :
1.Kui lülitada sisse lisakaugtuled, kustuksid ära auto tehasepoolsed kaugtuled.
2.On olemas veel üks lüliti, mida lülitades on võimalik, et tehase kaugtuled ja lisakaugtuled põlevad korraga.
Asi peaks olema lahendatav vist kahe lüliti ja kahe releega, kuid hetkel ei hakka oma mõistus skeemi koostamisele peale.

[R36]

Saab ühe lüliti kahe relee ja üje dioodiga, teen kohe joonise

[R36]

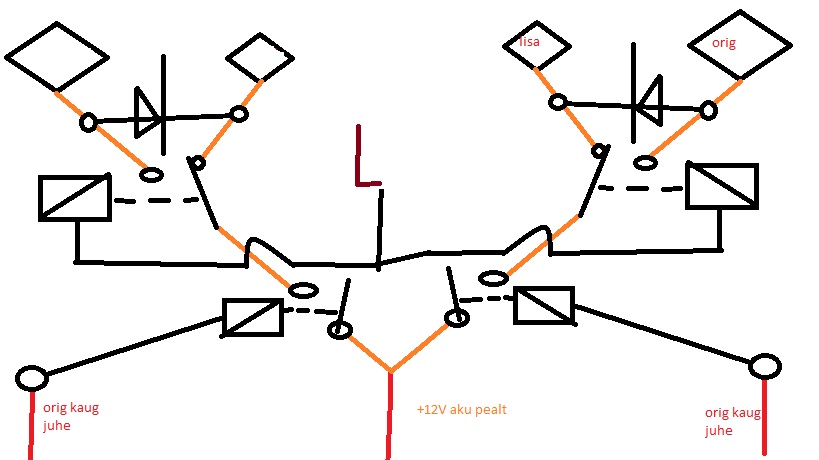

Tähendab veidi rohkem neli releed ja kaks dioodi


Vähemalt mina teeks nii

[HawkHill]

Releesi on olemas ka 2 paralleelse ümberlülitatava kontaktgrupiga. Siis peaks saama 2 releega hakkama. Või jäi mul midagi 2 silma vahele?

[R36]

Siis jaab ju kaugtule lulitust juhtima uks kaugtule ahel, kas siis vasak v parem ja kui tolle kaitse labi poleb ei toota kumbki kaugtuli. Vb toesti kui teha veel lisaks kahest dioodist selline skeem, mis toob molema tule ahelad kokku ja samas eraldavad uksteist.

[ Postitus tehtud Android'i kaudu ]

[Peps7]

Leidsin sellise lahenduse http://www.elfafoorum.ee/threads/38762- ... %C3%BCliti" onclick="window.open(this.href);return false; kuid lüliti nr 2 tekitab küsimuse, et kas nii kaks juhet lühisesse ei jookse?

[R36]

Leidsin sellise lahenduse http://www.elfafoorum.ee/threads/38762- ... %C3%BCliti" onclick="window.open(this.href);return false; kuid lüliti nr 2 tekitab küsimuse, et kas nii kaks + juhet lühisesse ei jookse?

Kaks plussi lühisesse , peaasi, et miinusega kokku ei saa.

[Peps7]

Kaks plussi lühisesse , peaasi, et miinusega kokku ei saa.[/quote]

Oh mind blondiini! Kohe näha, et naised ajasid tööl pea pulki täis.

[Peps7]

Asi toimib nii nagu peab.
